Welche Arten von Kunststoffzahnrädern sind gebräuchlich?

Als Zulieferer von Kunststoffzahnrädern hatte ich das Privileg, die vielfältigen Anwendungen und Arten von Kunststoffzahnrädern in verschiedenen Branchen mitzuerleben. Kunststoffzahnräder erfreuen sich aufgrund ihrer zahlreichen Vorteile wie geringer Kosten, geringes Gewicht und Korrosionsbeständigkeit immer größerer Beliebtheit. In diesem Blog werde ich die gängigen Arten von Kunststoffzahnrädern und ihre einzigartigen Eigenschaften untersuchen.

Stirnräder

Stirnräder sind die einfachste und am häufigsten verwendete Art von Kunststoffzahnrädern. Sie haben gerade Zähne, die parallel zur Rotationsachse verlaufen. Stirnräder sind einfach im Design und leicht herzustellen, was sie kostengünstig macht. Sie werden häufig in Anwendungen eingesetzt, bei denen eine Übertragung hoher Geschwindigkeit und eines niedrigen Drehmoments erforderlich ist, beispielsweise in kleinen Elektromotoren, Spielzeugen und Bürogeräten.

Die Einfachheit von Stirnrädern bedeutet auch, dass sie bei niedrigeren Geschwindigkeiten relativ leise im Betrieb sind. Bei höheren Geschwindigkeiten können sie jedoch aufgrund des plötzlichen Kontakts und Lösens der Zähne mehr Lärm erzeugen. Stirnräder aus Kunststoff werden häufig aus Materialien wie Nylon oder Acetal hergestellt, die eine gute Verschleißfestigkeit und selbstschmierende Eigenschaften bieten.

Schrägverzahnungen

Schrägverzahnungen ähneln Stirnrädern, ihre Zähne sind jedoch schräg zur Drehachse geschnitten. Dieses abgewinkelte Zahndesign ermöglicht einen sanfteren und leiseren Betrieb im Vergleich zu Stirnrädern. Da die Zähne allmählich ineinandergreifen, gibt es weniger Stöße und Vibrationen, sodass Schrägverzahnungen für Anwendungen mit hoher Geschwindigkeit und hohem Drehmoment geeignet sind.

Zusätzlich zu ihrem reibungslosen Betrieb können Schrägverzahnungen mehr Leistung übertragen als Stirnräder gleicher Größe. Aufgrund der abgewinkelten Zähne erzeugen sie jedoch eine axiale Schubkraft, die bei der Konstruktion des Getriebesystems berücksichtigt werden muss. Schrägverzahnungen aus Kunststoff werden häufig in Automobilgetrieben, Industriemaschinen und der Robotik eingesetzt.

Kegelräder

Kegelräder werden zur Kraftübertragung zwischen sich kreuzenden Wellen verwendet, normalerweise in einem 90-Grad-Winkel. Sie haben Zähne, die auf einer konischen Oberfläche geschnitten sind. Es gibt zwei Haupttypen von Kegelrädern: gerade Kegelräder und spiralförmige Kegelräder.

Gerade Kegelräder haben gerade Zähne und sind relativ einfach aufgebaut. Sie eignen sich für Anwendungen mit niedriger Geschwindigkeit, bei denen Lärm kein großes Problem darstellt. Spiralkegelräder hingegen haben gebogene Zähne, die allmählicher ineinandergreifen, was zu einem sanfteren und leiseren Betrieb führt. Sie werden häufig in Hochleistungsanwendungen wie Automobildifferentialen eingesetzt.

Kegelräder aus Kunststoff werden häufig in Anwendungen eingesetzt, bei denen es auf Gewichtsreduzierung ankommt, beispielsweise in der Luft- und Raumfahrt sowie in der Unterhaltungselektronik. Durch den Einsatz von Kunststoffmaterialien können im Vergleich zu Kegelrädern aus Metall auch die Produktionskosten gesenkt werden.

Schneckengetriebe

Schneckengetriebe bestehen aus einer Schnecke (einem schraubenartigen Zahnrad) und einem Schneckenrad. Die Schnecke kämmt mit den Zähnen des Schneckenrads und die Bewegung wird im rechten Winkel von der Schnecke auf das Schneckenrad übertragen. Schneckengetriebe bieten hohe Übersetzungsverhältnisse bei kompakter Bauweise und eignen sich daher für Anwendungen, bei denen eine große Drehzahlreduzierung erforderlich ist.

Einer der Hauptvorteile von Schneckengetrieben ist ihre selbsthemmende Eigenschaft. Das bedeutet, dass die Schnecke das Schneckenrad antreiben kann, das Schneckenrad jedoch nicht die Schnecke antreiben kann. Diese Eigenschaft ist bei Anwendungen nützlich, bei denen es erforderlich ist, eine Last an Ort und Stelle zu halten, beispielsweise bei Hebemechanismen.

Schneckengetriebe aus Kunststoff werden häufig in kleinen Anwendungen wie Haushaltsgeräten und kleinen Maschinen verwendet. Das Kunststoffmaterial reduziert das Gewicht und die Kosten des Getriebesystems und bietet dennoch ausreichende Festigkeit und Haltbarkeit.

Zahnstangengetriebe

Zahnstangengetriebe sind eine Art Linearbewegungsgetriebesystem. Die Zahnstange ist eine gerade Stange mit Zähnen und das Ritzel ist ein kreisförmiges Zahnrad. Wenn sich das Ritzel dreht, bewegt es die Zahnstange linear.

Zahnstangengetriebe werden häufig in Anwendungen eingesetzt, bei denen eine lineare Bewegung in eine Drehbewegung umgewandelt werden muss, beispielsweise in Lenksystemen von Fahrzeugen und in einigen Arten von Industriemaschinen. Zahnstangen- und Ritzelgetriebe aus Kunststoff sind leicht und können in Anwendungen eingesetzt werden, bei denen Korrosionsbeständigkeit erforderlich ist.

Spezialisierte Kunststoffzahnräder

Zusätzlich zu den oben genannten gängigen Arten von Kunststoffzahnrädern gibt es auch einige spezielle Kunststoffzahnräder, die für bestimmte Anwendungen entwickelt wurden.

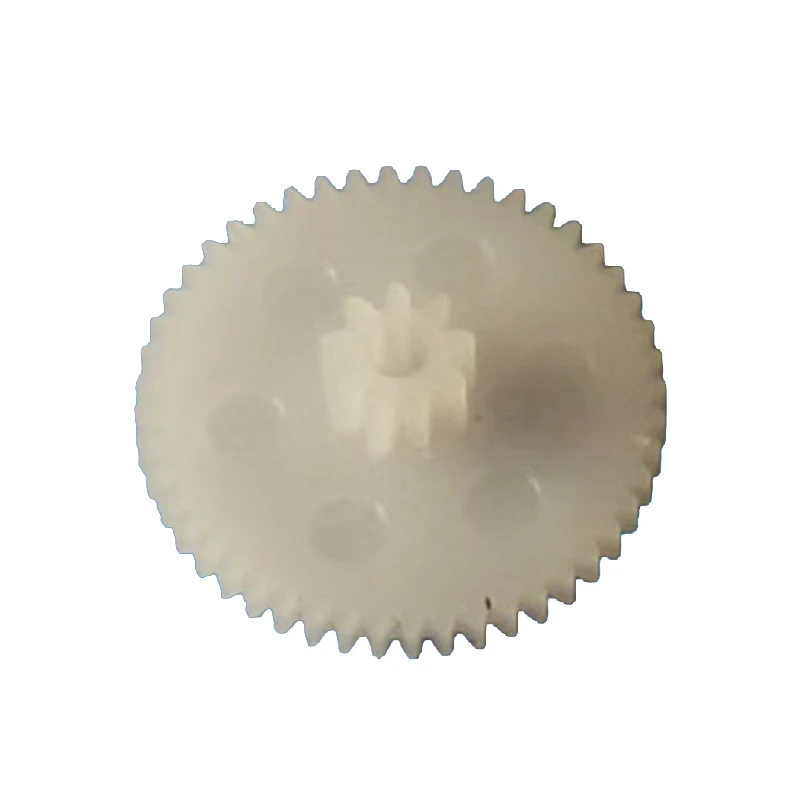

Kunststoff-Doppelzahnrad

Kunststoff-Doppelzahnräder bestehen aus zwei Zahnrädern, die gemeinsam auf derselben Welle befestigt sind. Sie werden in Anwendungen eingesetzt, in denen mehrere Übersetzungsverhältnisse oder Drehmomentübertragungswege erforderlich sind. Doppelte Zahnräder können verwendet werden, um das Gesamtübersetzungsverhältnis zu erhöhen oder um Kraft zwischen verschiedenen Teilen eines Mechanismus zu übertragen.

Kleine Zahnräder aus Kunststoff

Kleine Kunststoffzahnräder werden häufig in Miniaturanwendungen verwendet, beispielsweise in Uhren, Kameras und kleinen elektronischen Geräten. Diese Zahnräder bestehen in der Regel aus hochpräzisen Kunststoffmaterialien, um einen präzisen Betrieb zu gewährleisten.

Kunststoff-Ratschengetriebe

Ratschenräder aus Kunststoff sind so konzipiert, dass sie eine Bewegung nur in eine Richtung ermöglichen. Sie werden häufig in Anwendungen wie Handwerkzeugen verwendet, bei denen der Ratschenmechanismus einen wiederholten Betrieb ermöglicht, ohne dass das Werkzeug neu positioniert werden muss.

Überlegungen zur Verwendung von Zahnrädern aus Kunststoff

Bei der Verwendung von Zahnrädern aus Kunststoff sind mehrere Faktoren zu berücksichtigen. Zunächst ist die Materialauswahl entscheidend. Unterschiedliche Kunststoffmaterialien haben unterschiedliche Eigenschaften, wie zum Beispiel Festigkeit, Verschleißfestigkeit und Temperaturbeständigkeit. Beispielsweise ist Nylon aufgrund seiner hohen Festigkeit und guten Verschleißfestigkeit eine beliebte Wahl, während Acetal eine hervorragende Dimensionsstabilität bietet.

Zweitens beeinflusst auch die Betriebsumgebung die Leistung von Kunststoffgetrieben. Hohe Temperaturen, Feuchtigkeit und die Einwirkung von Chemikalien können das Kunststoffmaterial mit der Zeit zersetzen. Daher ist es wichtig, ein Kunststoffmaterial zu wählen, das für die spezifischen Betriebsbedingungen geeignet ist.

Schließlich spielt auch die Gestaltung des Getriebesystems, einschließlich Zahnprofil, Übersetzungsverhältnis und Lastverteilung, eine wichtige Rolle für die Leistung und Haltbarkeit von Kunststoffgetrieben. Durch die richtige Konstruktion kann ein reibungsloser Betrieb sichergestellt und vorzeitiger Verschleiß und Ausfall verhindert werden.

Abschluss

Kunststoffzahnräder gibt es in einer Vielzahl von Ausführungen, von denen jede ihre eigenen einzigartigen Eigenschaften und Anwendungen hat. Ob es sich um ein einfaches Stirnradgetriebe für ein Spielzeug oder ein komplexes Schneckengetriebe für eine Industriemaschine handelt, Kunststoffgetriebe bieten viele Vorteile gegenüber ihren Gegenstücken aus Metall.

Als Lieferant von Kunststoffzahnrädern setze ich mich dafür ein, qualitativ hochwertige Kunststoffzahnräder anzubieten, die den unterschiedlichen Anforderungen unserer Kunden gerecht werden. Wenn Sie Interesse am Kauf von Kunststoffzahnrädern für Ihre Anwendung haben, können Sie uns gerne kontaktieren, um weitere Informationen zu erhalten und Ihre spezifischen Anforderungen zu besprechen. Wir freuen uns darauf, gemeinsam mit Ihnen die beste Kunststoffgetriebelösung für Ihr Projekt zu finden.

Referenzen

1. „Gear Handbook“ von Darle W. Dudley.
2. „Mechanical Design Handbook“ von Joseph E. Shigley und Charles R. Mischke.
3. „Kunststoffe im technischen Design“ von George E. Totten.
